NVH 및 신호처리 S/W 솔루션

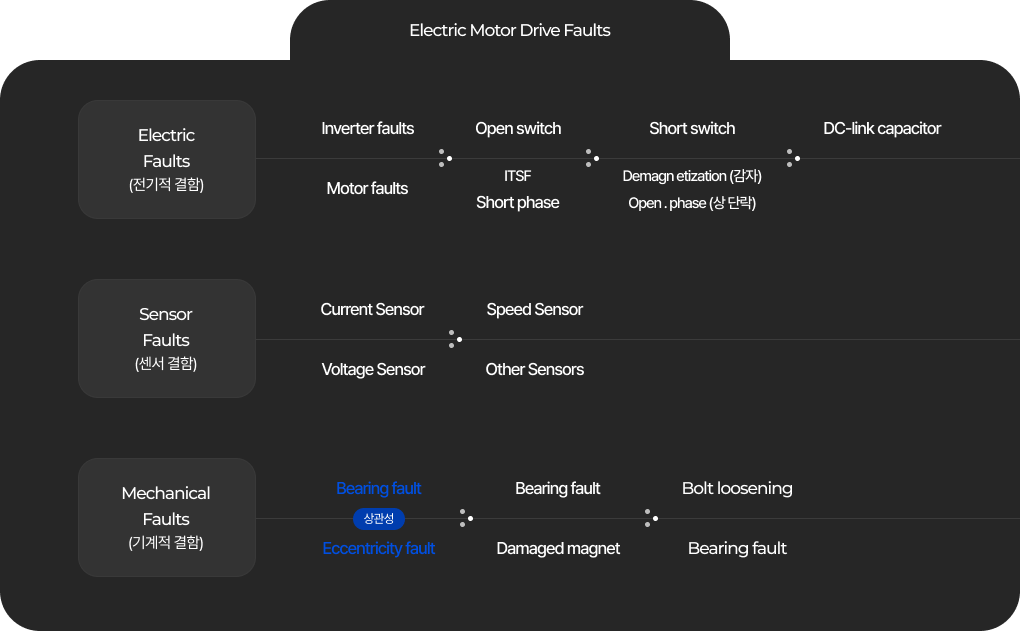

회전기기 결함 유형 중 현재 안전 대책 미비된 결함 유형 및 비중
- X축 (Time)
-
시간(s) 단위를 나타내며, 분석하고 있는 신호가 시간에 따라
어떻게 변화 하는지를 보여줍니다.
- Y축 (Frequency)
-
주파수(Hz) 단위를 나타내며, 신호가 포함하고 있는
주파수 성분을 나타냅니다.
- Z축 (dB)
- 색상은 데시벨(dB)로 표현된 신호 강도를 나타냅니다.

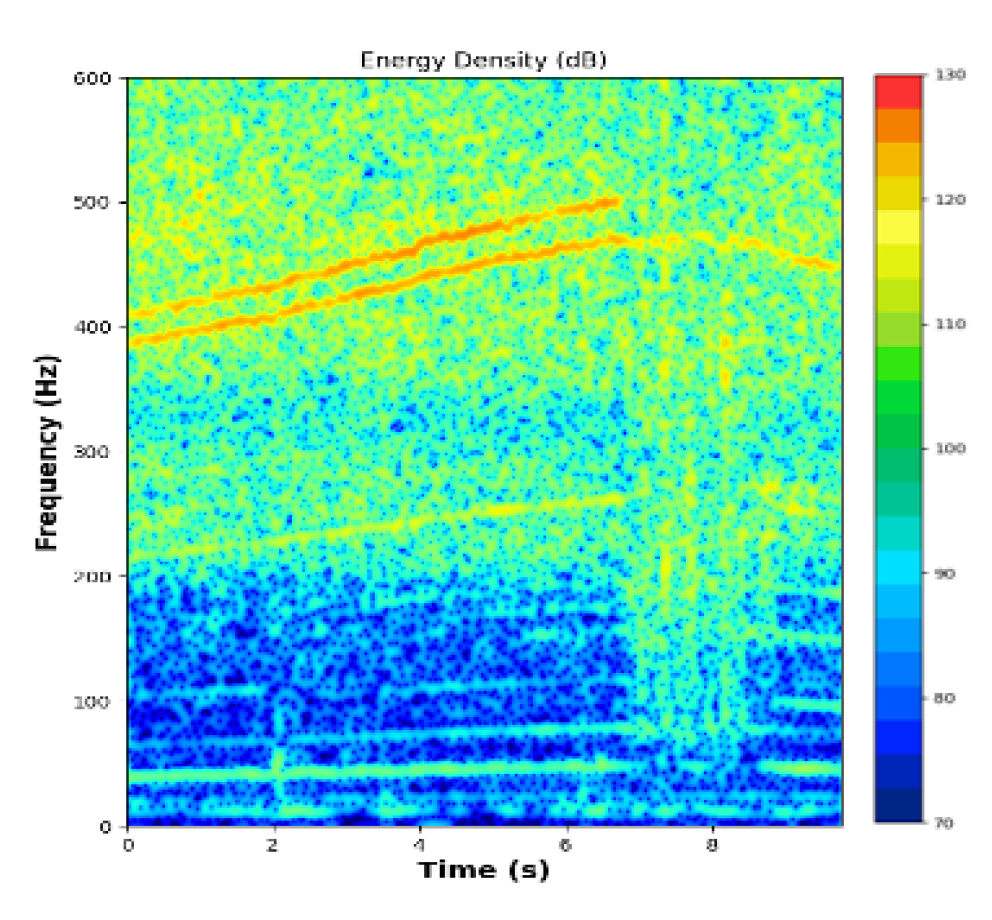

이 이미지는 시간 (Time), 주파수 (Frequency), 및 에너지 밀도 (Energy Density)를 데시벨 (dB) 단위로 표현한 스펙트로그램입니다.
이는 특정 주파수 대역에서 발생하는 현상을 분석하거나,
특정 시간 동안 발생하는 패턴을 파악하는 데 유용합니다.

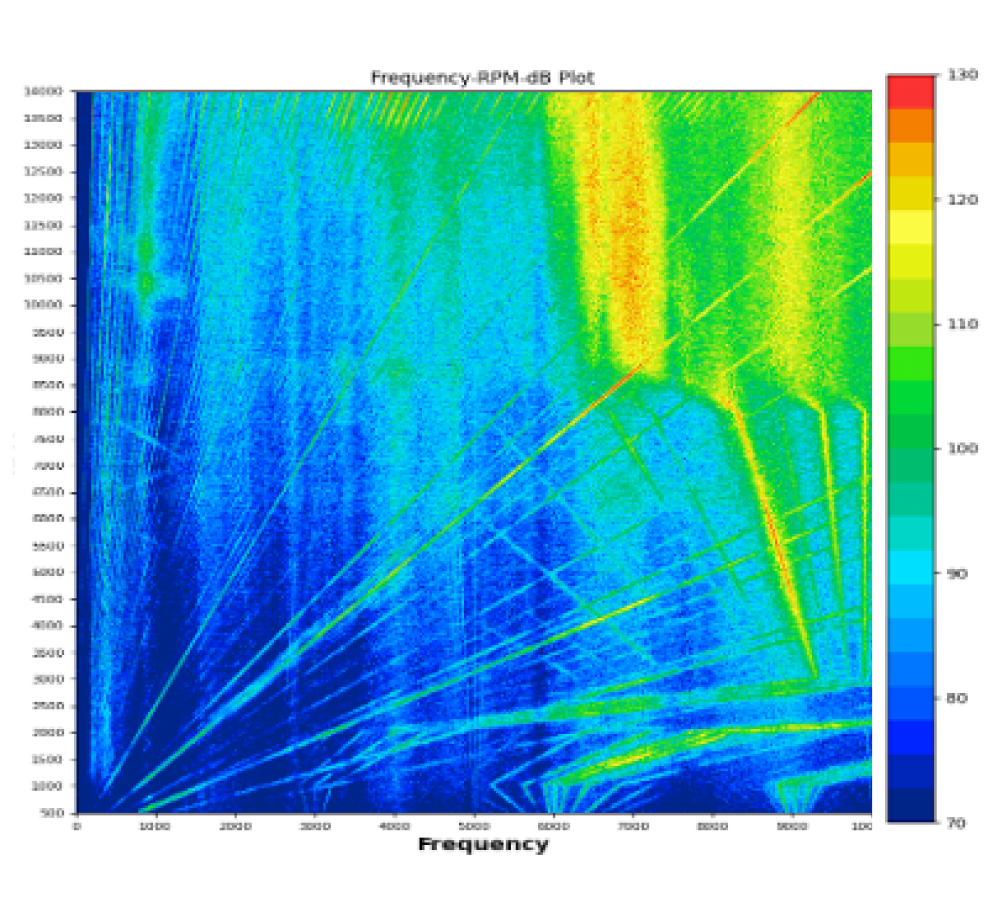

- X축 (Frequency)
- 진동 센서 데이터의 주파수를 나타냅니다.
- Y축 (RPM)
- 분당 회전 수를 나타내며, 회전 속도를 나타냅니다.
- Z축 (dB)
- 색상은 데시벨(dB)로 표현된 신호 강도를 나타냅니다.
특정 RPM에서 특정 주파수 대역에 강한 진동이 발생하는 경우, 이는 회전기기의 특정 부품에 대한 마모나 결함을 나타낼 수 있습니다.
(편심, 베어링 결함, 축정렬 결함 등)

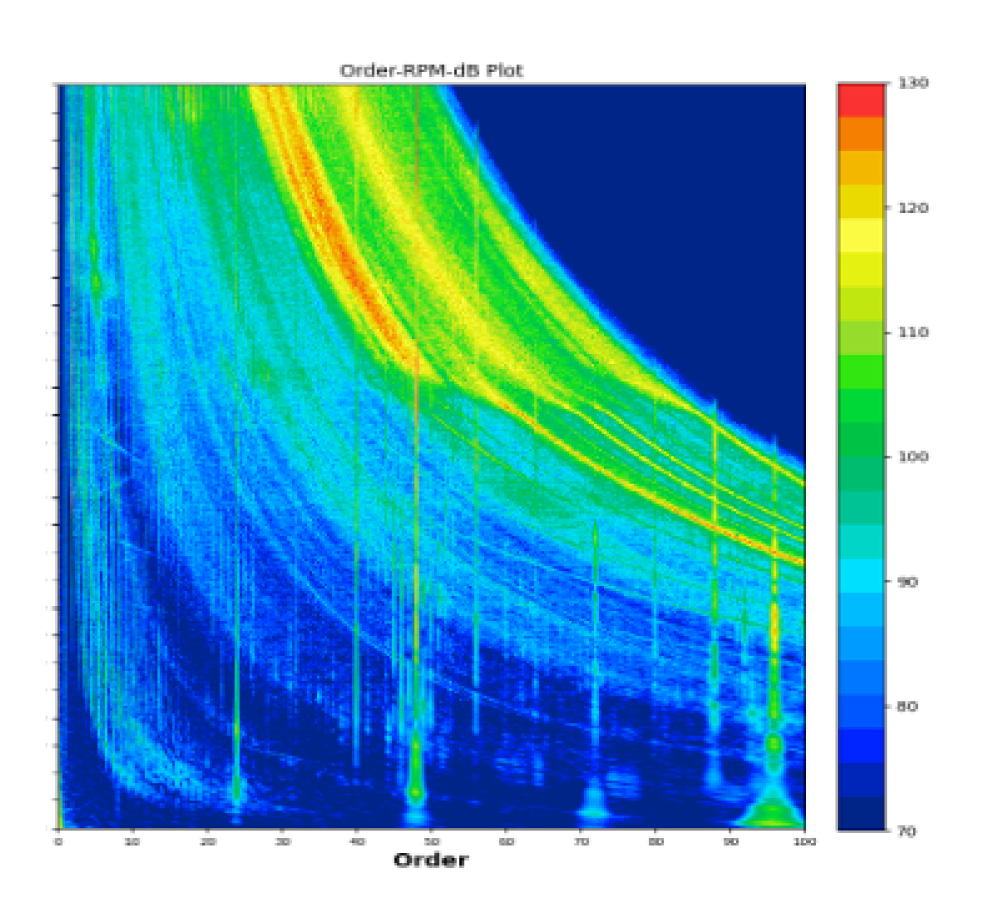

- X축 (Order)
-
차수(Order)를 나타내며, 회전기기의 회전 속도와 관련된
진동 기본 주파수의 배수를 의미합니다.
- Y축 (RPM)
- 분당 회전 수를 나타내며, 회전 속도를 나타냅니다.
- Z축 (dB)
- 색상은 데시벨(dB)로 표현된 신호 강도를 나타냅니다.
이러한 분석은 회전기기의 상태를 모니터링하고,
특정 회전 속도에서 발생하는 불규칙한 진동이나 소음의
원인을 파악하는 데 유용합니다.
특정 차수(Order)에서의 강한 진동은 기계적 불균형, 정렬 문제,
또는 기어 결함과 같은 기계적 문제를 나타낼 수 있으며, 기계의
성능과 신뢰성에 영향을 미칠 수 있습니다.
이러한 데이터를 분석하여 회전기기의 유지보수 및 수리를
계획하는 데 사용할 수 있습니다.

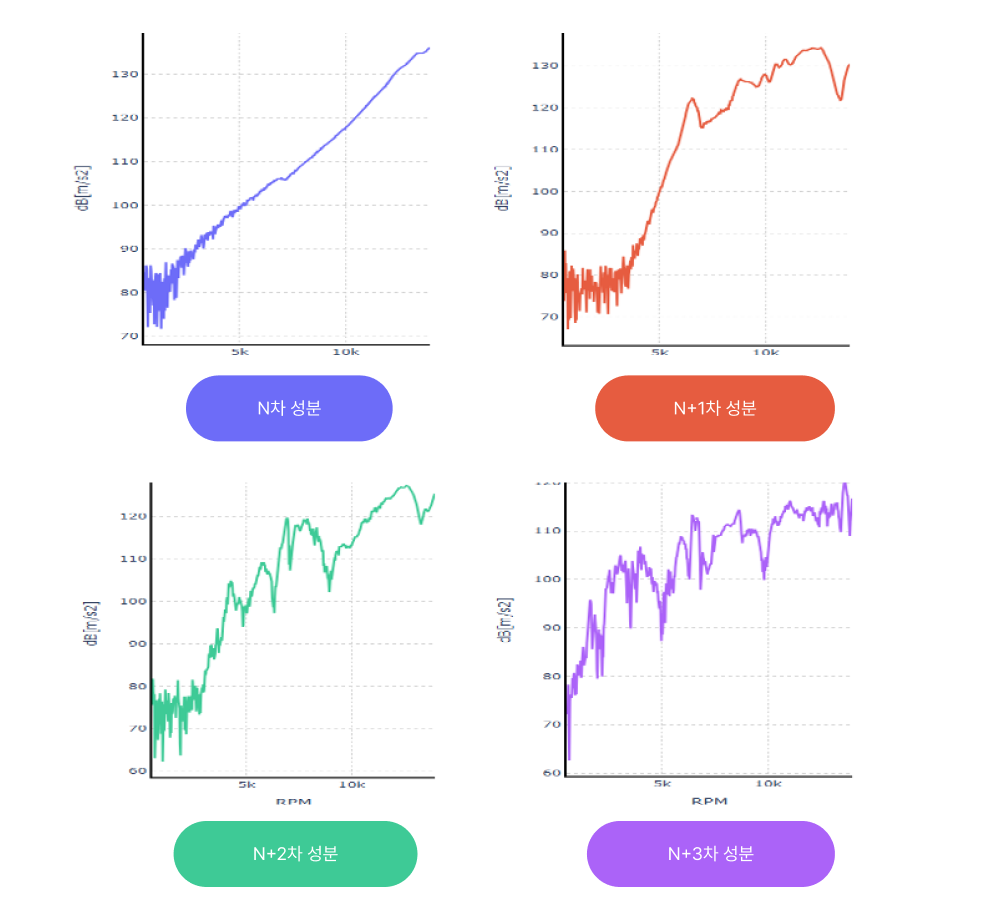

- X축 (RPM)
- 분당 회전수를 나타내며, 회전 속도를 나타냅니다.
- Y축 (dB)
- 데시벨(dB)로 표현된 신호 강도를 나타냅니다.
특정 RPM에서 특정 주파수 대역에 강한 진동이 발생하는 경우, 이는 회전기기의 특정 부품에 대한 마모나 결함을 나타낼 수 있습니다.
(편심, 베어링 결함, 축정렬 결함 등)

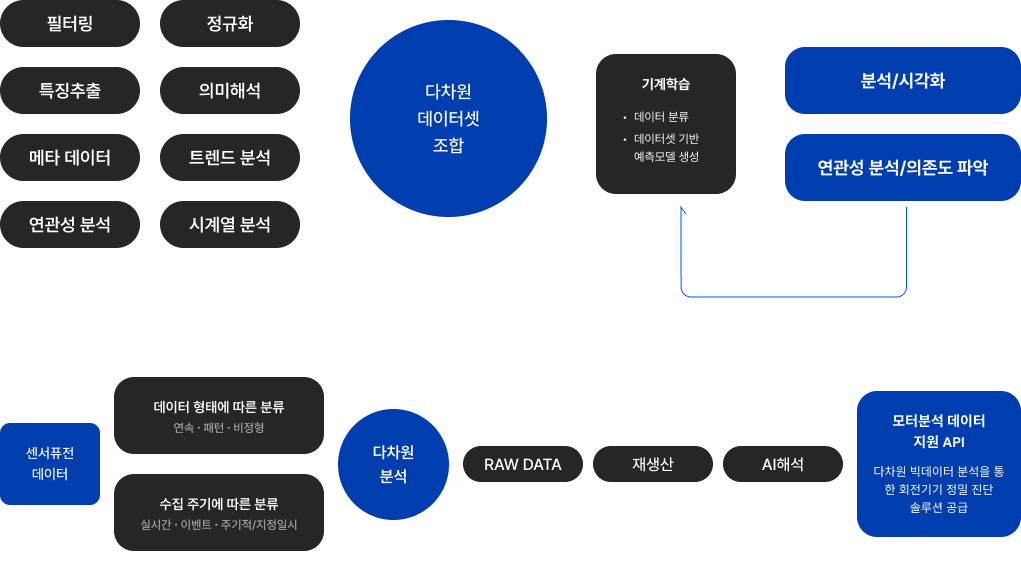

시험 환경, 시험 조건, 회전기기 유형, 진단 항목 등 분석 목적에 따라
분석 방법을 달리해야 하며, 적합한 신호처리 로직을 사용해야만 정확한 진단을 수행할 수 있습니다.
에이테크는 최적 Wavelet 알고리즘을 자체 개발하여, 고해상도의 STFT 및 Order analysis S/W 서비스를 제공합니다.
외부 솔루션, Open Source가 아닌 C 언어 기반으로 구현된 S/W로 고객의 요구에 맞게 맞춤형 서비스 제공이 가능합니다.
