지능형 MEMS 센서

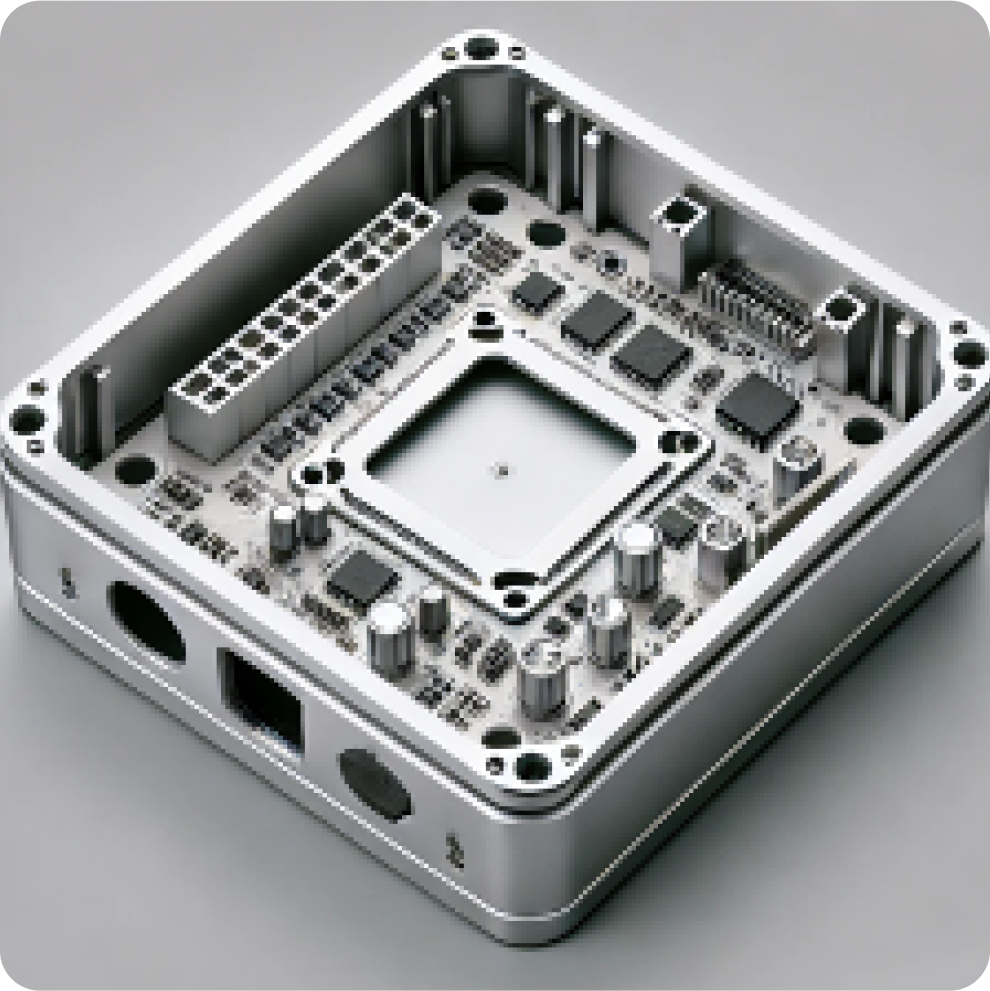

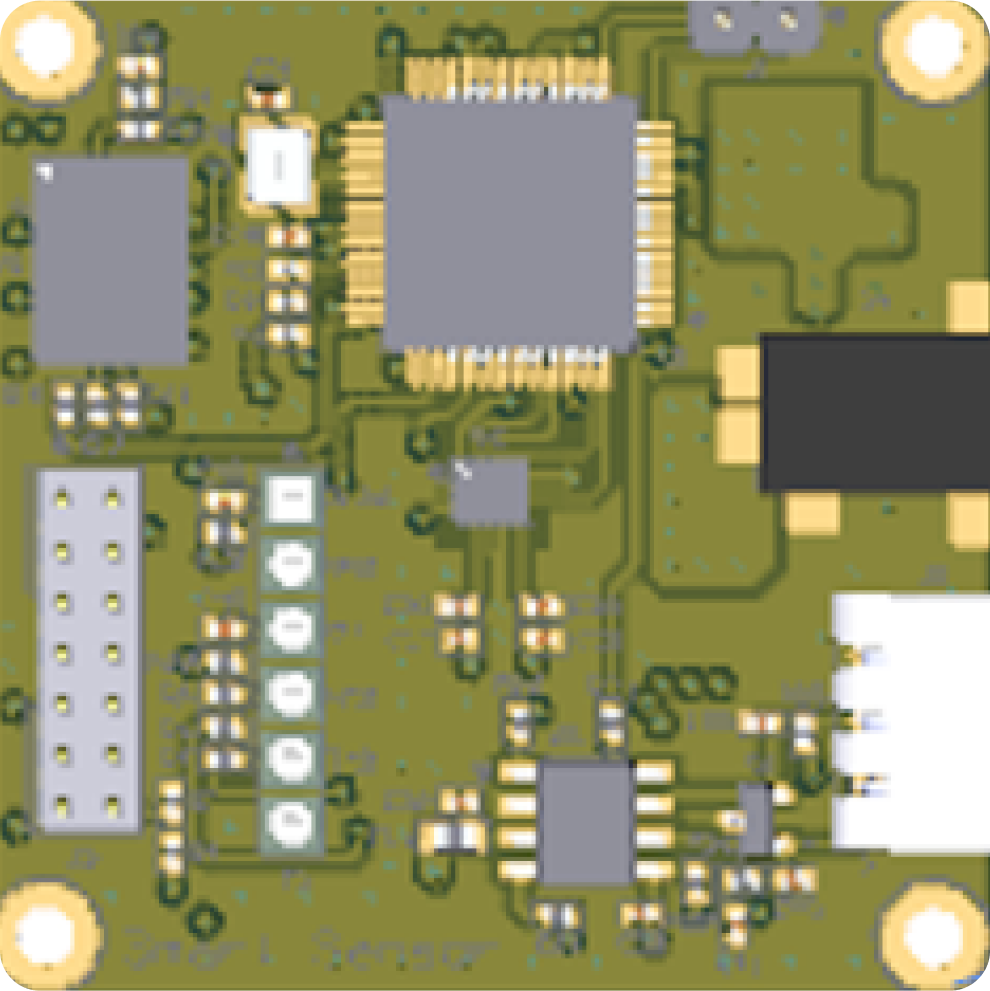

PRODUCT 지능형 MEMS 센서
  • 크기
    40mm(L) × 40mm(W)
  • 마이크로프로세서
    AECQ-100 인증 MCU
  • 전원 사양
    12V
  • 통신 방식
    SPI
  • 계측 항목
    3축 진동 데이터, CAN(FD) 데이터
시스템 구성
샘플링레이트 : 26K S/s
Bandwidth : 6kHz 이하 (3축)
ADC 기능 : Anti-aliasing 구현, 저주파 HPF 레지스터 구현
진단 SW : STFT, FFT 등 고급 신호처리 연산기능 MCU 탑재
CAN Interface : 진단 결과 CAN 데이터 송신 가능

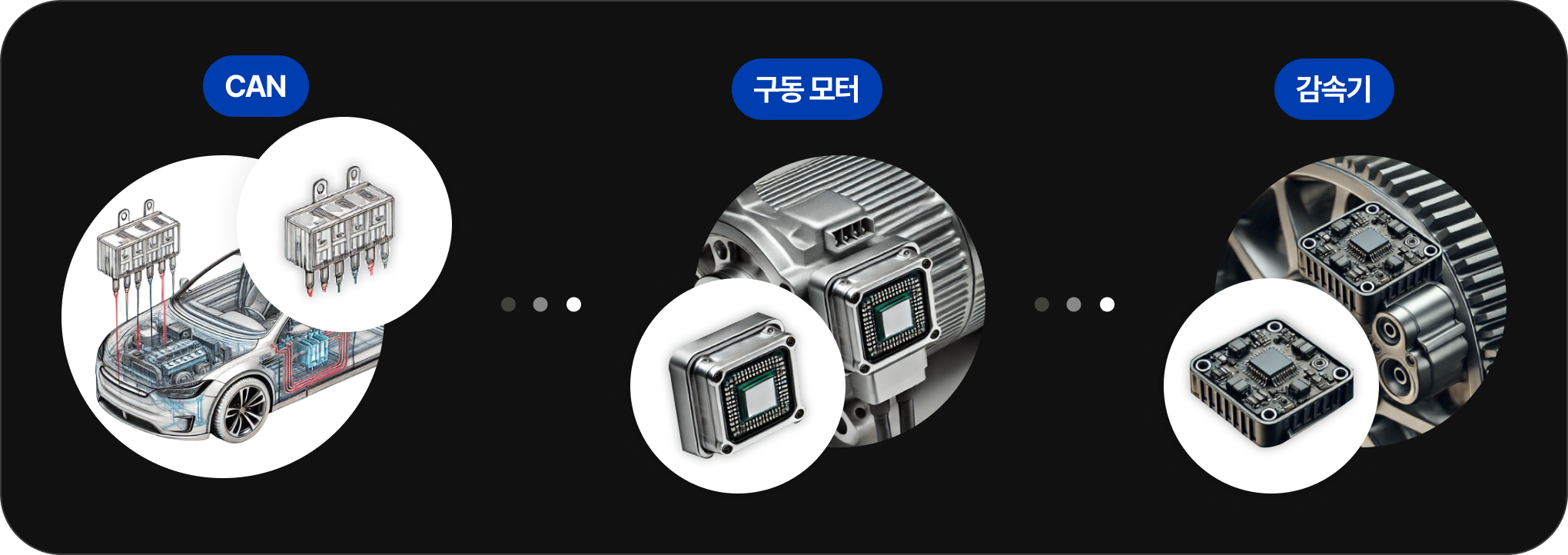

연산 프로세스
  • 필요 CAN 데이터 수집 (속도, 토크 등)

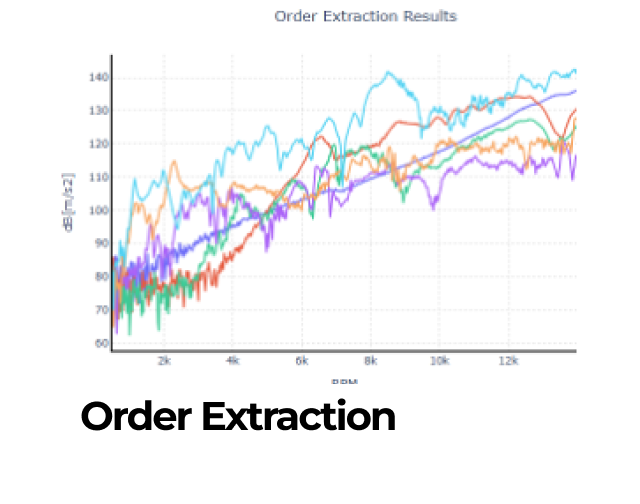

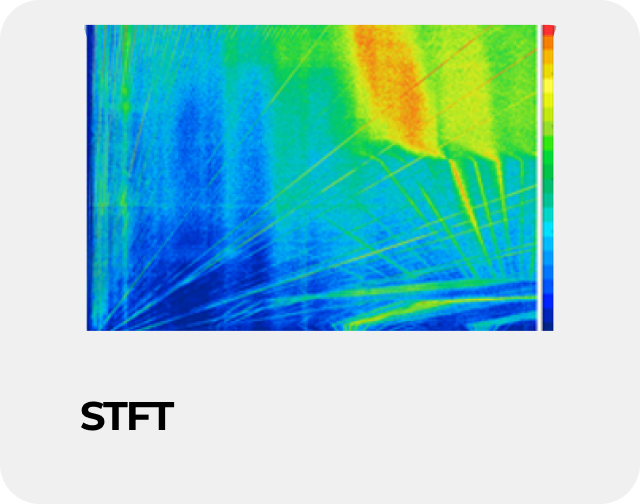

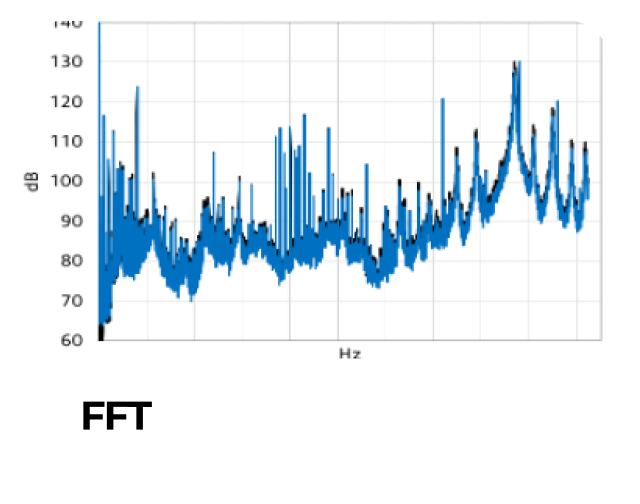

  • 진동데이터 + CAN 데이터 기반 최적 신호처리 알고리즘 MCU 내에서 수행 (FFT, Order analysis, STFT 선택)
  • 진단 결과를 CAN 데이터로 변환하여 차량 CAN BUS로 전달
